Rodzaje, zastosowanie i dobór wideł do wózków widłowych

Dobór wideł wymaga sprawdzenia masy i wymiarów ładunku, położenia jego środka ciężkości, udźwigu wózka, przekroju ramion oraz rodzaju mocowania. Sam wymiar palety nie wystarcza. Widły muszą pasować do karetki, zapewniać wymaganą nośność i podpierać towar bez pogarszania stateczności zestawu. Jak przeprowadzić ten proces i uniknąć błędów?

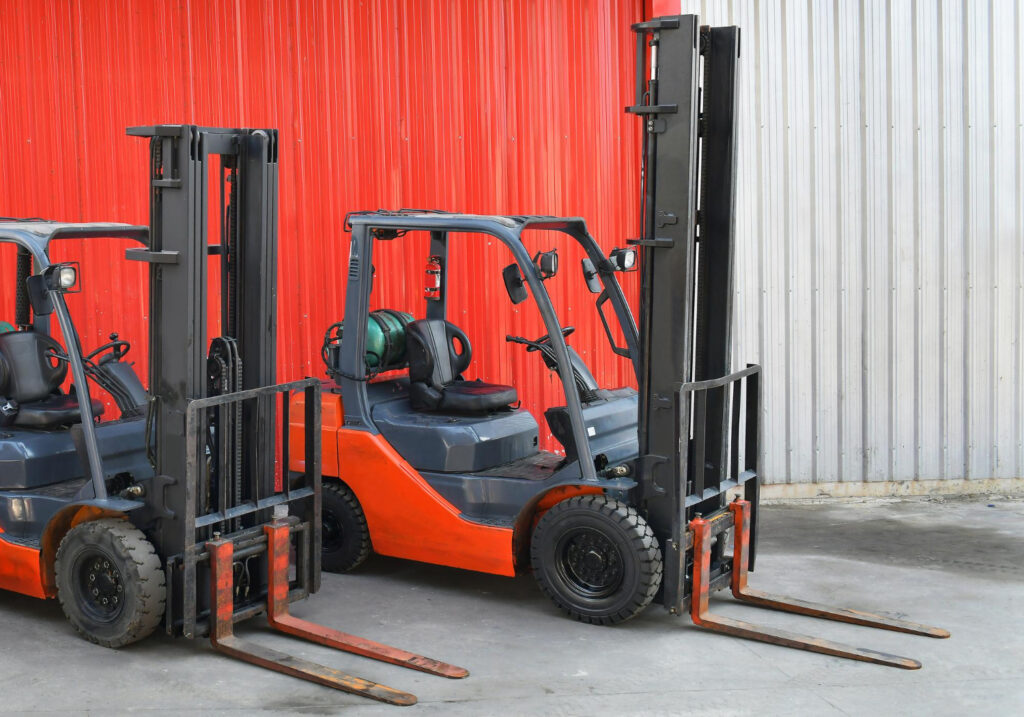

Budowa wideł i ich rola w transporcie ładunków

Widły są elementem roboczym wózka. Wsuwa się je pod paletę, pojemnik transportowy albo bezpośrednio pod ładunek, aby go podeprzeć, unieść i przemieścić. Najczęściej pracują w parze zamocowanej na karetce. Obciążenie powinno rozkładać się możliwie równomiernie na oba ramiona.

Pojedyncza widła składa się z poziomego ramienia, pionowego trzonu oraz pięty łączącej obie części. W modelach zawieszanych występują również górny i dolny hak oraz blokada położenia na karetce. Zużycie pięty obniża nośność, uszkodzona blokada może doprowadzić do przesunięcia widły, a niewłaściwie dopasowany hak nie zapewni stabilnego mocowania.

Widły przenoszą obciążenie na karetkę, maszt i podwozie. Dopuszczalną masę ładunku wyznacza zatem element o najniższej nośności: wózek, maszt, zamontowany osprzęt albo para wideł.

Rodzaje wideł do wózków widłowych i ich zastosowanie

Widły można podzielić według konstrukcji, sposobu mocowania i przeznaczenia. Rozdzielenie tych kryteriów pozwala uniknąć porównywania rozwiązań pełniących zupełnie inne funkcje.

Najczęściej stosuje się:

• widły hakowe FEM/ISO – zawieszane na belkach karetki i blokowane w wybranym położeniu;
• widły mocowane na sworzniu lub wale, określane jako PIN albo shaft mount – spotykane między innymi w wózkach terenowych, ładowarkach i maszynach o dużym udźwigu;
• widły przykręcane Bolt-On – łączone śrubami z płytą lub osprzętem;
• widły teleskopowe – umożliwiają zmianę długości roboczej i obsługę towarów ustawionych w większej odległości, na przykład przy składowaniu w podwójnej głębokości;
• widły zwężane i polerowane – łatwiej wchodzą w niskie kieszenie palet i pod cienkie materiały;
• widły specjalne – projektowane do transportu między innymi kręgów, bębnów, bloków, płyt lub drewna.

Widły standardowe sprawdzają się przy powtarzalnej obsłudze typowych palet, jeśli ich długość, nośność, przekrój i mocowanie odpowiadają maszynie oraz ładunkowi. Określenie „standardowe” nie oznacza małego udźwigu. Takie modele stosuje się również w ciężkich wózkach przemysłowych.

Model specjalny jest potrzebny wtedy, gdy zwykła geometria nie zapewnia stabilnego podparcia albo utrudnia wejście pod ładunek. W zależności od zastosowania wykorzystuje się między innymi szerokie ramiona do materiałów podatnych na miejscowe uszkodzenia, powierzchnie antypoślizgowe, nakładki higieniczne oraz rozwiązania ograniczające iskrzenie.

Sama powłoka nie oznacza jednak, że widły nadają się do pracy w strefie ATEX. Do takich warunków dobiera się kompletny wózek i osprzęt dopuszczony do określonej strefy.

Przedłużki do wideł

Przedłużki służą do czasowej obsługi ładunku dłuższego od dostępnych wideł. Przy stałej pracy z takim towarem lepszym rozwiązaniem jest para ramion o odpowiedniej długości. Widły powinny podpierać przynajmniej 60% całkowitej długości przedłużki. Trzeba również sprawdzić zgodność z przekrojem ramienia, sposób blokowania, nośność oraz dopuszczalny rozkład obciążenia. Niektóre modele wymagają równomiernego podparcia na całej długości, natomiast inne dopuszczają obciążenie miejscowe. Informację tę podaje producent przedłużki.

Udźwig wideł i dopuszczalne obciążenie

Nośność widły podaje się dla określonego środka ciężkości. Przykładowy zapis 2500 kg przy 500 mm nie oznacza, że ten sam ciężar można bezpiecznie podnieść przy środku odsuniętym o 700 lub 900 mm. Wraz ze wzrostem odległości rośnie moment obciążenia, a dopuszczalna masa maleje.

Na pojedynczej widle zazwyczaj wybija się jej nośność przy określonym środku ciężkości. W katalogach i tabelach producentów wartość może być natomiast podana dla całej pary. Przed porównaniem danych trzeba więc sprawdzić sposób oznaczenia. Łączna nośność obu wideł powinna być co najmniej równa masie centralnie ułożonego ładunku, a żadna z wideł nie może być przeciążona.

Udźwig nominalny wózka także obowiązuje dla warunków zapisanych na tabliczce znamionowej. Obejmują one między innymi konkretną wysokość podnoszenia, typ masztu i referencyjny środek ciężkości, często 500 albo 600 mm. Dodatkowy osprzęt lub odsunięcie ładunku od czoła wideł może zmniejszyć udźwig resztkowy całego zestawu.

Wyższa nośność wideł nie zwiększa możliwości wózka. Przed podniesieniem towaru trzeba porównać dane wszystkich elementów konfiguracji i przyjąć najniższą wartość dopuszczalną.

Długość i przekrój wideł a rodzaj ładunku

Długość roboczą mierzy się od wewnętrznej powierzchni trzonu do końca ramienia. Widły mają wejść pod ładunek na tyle głęboko, aby zapewnić stabilne podparcie. Nie mogą jednak sięgać pod sąsiednią paletę ani uderzać w towar ustawiony za obsługiwanym ładunkiem.

Europaleta ma wymiary 1200 × 800 mm, ale nie oznacza to automatycznego wyboru wideł 1200 mm. Znaczenie ma kierunek podejmowania palety, budowa towaru oraz organizacja miejsca składowania. W praktyce często stosuje się modele 1150 lub 1200 mm. Przed wyborem należy sprawdzić, jak daleko końcówki wejdą pod paletę i czy nie wysuną się po przeciwnej stronie.

Przy długich i nieregularnych towarach trzeba ustalić rzeczywiste położenie środka ciężkości. Widły 1500 lub 2000 mm umożliwiają umieszczenie ładunku dalej od karetki, dlatego ich zastosowanie może wymagać ponownej oceny udźwigu resztkowego.

Przekrój opisuje szerokość i grubość ramienia, na przykład 100 × 40 mm. Szerokość wpływa na powierzchnię podparcia i nacisk wywierany na towar. Grubość, geometria pięty, długość, materiał oraz obróbka cieplna wpływają na wytrzymałość.

Dwóch przekrojów nie należy porównywać wyłącznie na podstawie wymiarów. Trzeba uwzględnić:

• nośność przy określonym środku ciężkości;
• długość roboczą;
• szerokość i grubość ramienia;
• materiał oraz sposób produkcji;
• parametry podane w tabeli producenta;
• wymiary kieszeni palety;
• wymaganą powierzchnię podparcia.

Zbyt grube widły mogą nie wejść w niską kieszeń. Zbyt wąskie zapewnią małą powierzchnię podparcia i zwiększą nacisk na podatny na odkształcenia materiał. Szersze lub grubsze widły nie zawsze ma też większą nośność od modelu o podobnym przekroju.

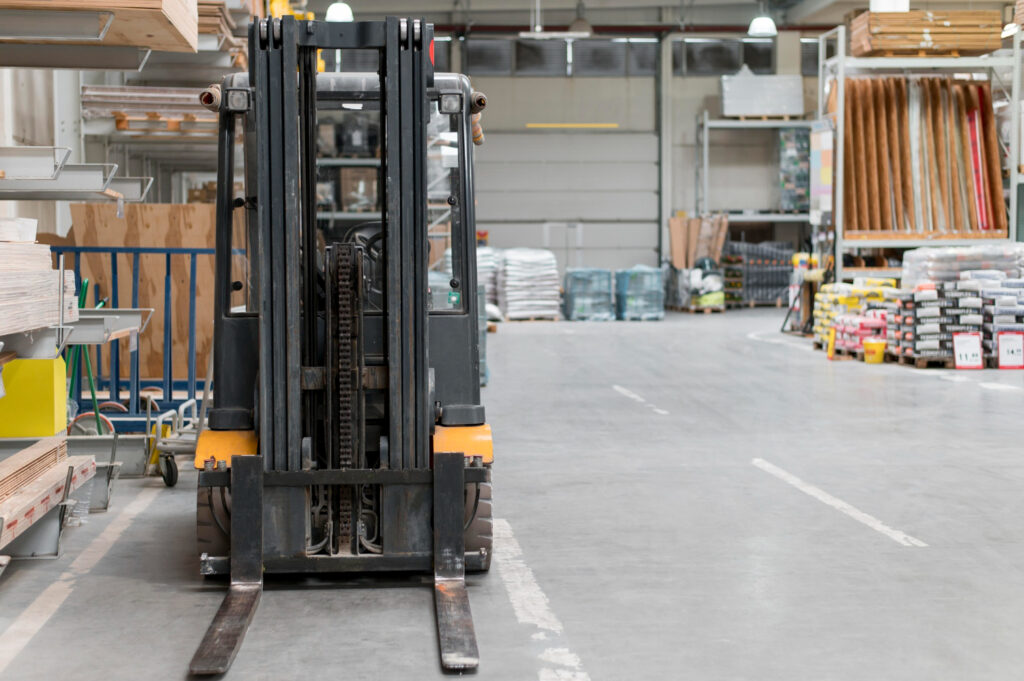

Mocowanie FEM/ISO i zgodność z karetką

Wymiary montażowe najpopularniejszych wideł hakowych i karetek opisuje norma ISO 2328:2011. W praktyce stosuje się również nazwę FEM. Klasa mocowania określa między innymi wysokość karetki oraz wymiary haków.

Orientacyjne zakresy klas wyglądają następująco:

• klasa I: wózki o udźwigu do 999 kg;
• klasa II: od 1000 do 2500 kg;
• klasa III: od 2501 do 4999 kg;
• klasa IV: od 5000 do 10 000 kg;
• klasa V: wybrane maszyny o dużym udźwigu.

Zakres udźwigu pomaga w rozpoznaniu klasy, ale nie zastępuje pomiaru. Mocowania mogą występować w formie A lub B. Różnica dotyczy pionowego położenia dolnego haka i prześwitu końcówki nad podłożem. Oznaczenia 2A i 2B nie są więc zamienne.

Przed zakupem trzeba sprawdzić oznaczenie dotychczasowych wideł albo zmierzyć wysokość karetki, położenie belek i wymiary haków. Po montażu dolny zaczep musi mieć luz zgodny z instrukcją, a trzpień blokujący powinien w pełni wejść w wycięcie karetki.

Przy mocowaniach PIN i Bolt-On potrzebny jest inny zestaw danych. Obejmuje on średnicę i długość sworznia albo liczbę, rozstaw i średnicę otworów montażowych. Sama marka oraz model wózka nie wystarczą do potwierdzenia kompatybilności.

Dobór wideł do wózka krok po kroku

Proces warto przeprowadzić w ustalonej kolejności:

1. Odczytaj tabliczkę znamionową wózka. Sprawdź udźwig, referencyjny środek ciężkości, typ masztu, maksymalną wysokość podnoszenia i zamontowany osprzęt.
2. Opisz najcięższy obsługiwany ładunek. Zapisz jego masę, wymiary, sposób podparcia oraz kierunek podejmowania.
3. Porównaj dopuszczalne obciążenia. Sprawdź nośność pary wideł i udźwig resztkowy wózka dla tej samej odległości środka ciężkości.
4. Dobierz długość i przekrój. Uwzględnij wymiary palety, kieszenie, wymaganą powierzchnię podparcia i przestrzeń manewrową.
5. Potwierdź mocowanie. Ustal system FEM/ISO, PIN albo Bolt-On. Przy mocowaniu hakowym sprawdź klasę oraz formę A lub B.
6. Uwzględnij środowisko pracy. Oceń wilgoć, temperaturę, kontakt z substancjami chemicznymi, wymagania higieniczne i ryzyko wybuchu.
7. Sprawdź oznaczenia oraz dokumentację. Dane powinny pozwalać ustalić producenta, nośność, środek ciężkości i identyfikację wideł.

Jeśli nowa para wideł lub dodatkowy osprzęt zmienia parametry zestawu, tabliczka wózka powinna odpowiadać jego aktualnej konfiguracji. Udźwigu resztkowego nie należy wyznaczać na podstawie przypadkowego wzoru znalezionego w internecie. Wartość należy potwierdzić w dokumentacji maszyny albo u producenta lub dostawcy.

Rodzaj napędu nie przesądza o konstrukcji wideł. Zarównospalinowy wózek widłowy, jak ielektryczny wózek widłowy mogą korzystać z mocowania FEM/ISO, jeśli zgadzają się klasa karetki, parametry masztu i udźwig całej konfiguracji.

Jakość wykonania, normy i warunki pracy

Widły wykonuje się ze stali o parametrach dopasowanych do obciążeń udarowych i zmęczeniowych. Na ich właściwości wpływają skład materiału, sposób formowania, obróbka cieplna, geometria pięty oraz kontrola produkcji. Samo określenie „stal wysokiej jakości” nie potwierdza nośności.

W odniesieniu do wideł stosuje się między innymi:

• ISO 2330:2002 dotyczącą charakterystyki technicznej i badań wideł;
• ISO 2328:2011 opisującą wymiary mocowań wideł hakowych i karetek;
• ISO 5057:2022 dotyczącą kontroli oraz napraw wideł pozostających w eksploatacji.

Przed zakupem należy ustalić, jakie oznaczenia i dokumenty dostarcza producent. Brak możliwości potwierdzenia nośności, środka ciężkości lub pochodzenia wideł jest wystarczającym powodem, aby wstrzymać montaż do czasu wyjaśnienia danych.

Znaczenie mają również warunki pracy. Wilgoć i substancje chemiczne zwiększają ryzyko korozji, niska temperatura wymaga materiału zachowującego właściwości w danym zakresie, a pył i materiały ścierne przyspieszają zużycie. W branży spożywczej liczy się odporność na korozję i możliwość skutecznego czyszczenia.

Widłom nie należy samodzielnie zmieniać geometrii przez wiercenie, spawanie, podgrzewanie lub prostowanie. Taka ingerencja może naruszyć strukturę materiału i obniżyć nośność. Ewentualną naprawę przeprowadza się zgodnie z procedurą producenta i wymaganiami dotyczącymi kontroli wideł.

Nowe i używane widły – zakres kontroli

W przypadku nowych wideł należy sprawdzić zgodność mocowania, nośność, środek ciężkości, geometrię pary oraz stan po transporcie. Podobny wygląd dwóch ramion nie oznacza jeszcze, że tworzą one prawidłowo dobraną parę.

Ocena używanych wideł powinna objąć:

• pęknięcia powierzchniowe, zwłaszcza w rejonie pięty i haków;
• prostoliniowość trzonu i ramienia;
• kąt wideł i różnicę wysokości końców;
• działanie blokady położenia;
• zużycie ramienia, pięty, trzonu oraz haków;
• czytelność oznaczeń;
• zgodność obu ramion pod względem typu, wymiarów, nośności i zużycia;
• ślady spawania, podgrzewania, prostowania lub innych napraw.

Pomiar zużycia wymaga znajomości wymiaru początkowego albo użycia sprawdzianu przeznaczonego do wideł. Sama ocena wzrokowa nie pokazuje utraty grubości. W wielu instrukcjach producentów spadek o 10% w obszarze pięty stanowi granicę wycofania, ponieważ może oznaczać około 20% utraty nośności. Kryterium trzeba potwierdzić w dokumentacji konkretnego modelu.

Używane widły bez czytelnych oznaczeń, o nieznanym pochodzeniu lub z niewyjaśnionymi śladami napraw nie dają podstaw do bezpiecznego określenia parametrów.

Skutki nieprawidłowego doboru wideł

Zbyt mała nośność może doprowadzić do odkształcenia, pęknięcia albo utraty podparcia. Niewłaściwa długość zwiększa ryzyko zsunięcia się ładunku, uszkodzenia towaru stojącego za paletą lub nadmiernego odsunięcia środka ciężkości od karetki. Niedopasowany przekrój może utrudniać wejście w kieszenie albo wywierać zbyt duży nacisk na materiał.

Błąd w doborze mocowania prowadzi do nadmiernego luzu, zużycia haków i ryzyka odłączenia widły od karetki. Różna wysokość końców lub nierówny stopień zużycia sprawiają natomiast, że jedno ramię przejmuje większą część obciążenia.

Przesunięcie środka ciężkości do przodu lub na bok może doprowadzić do utraty stateczności i przewrócenia wózka podczas podnoszenia, skrętu albo hamowania. Wyższa nośność samych wideł nie usuwa tego zagrożenia, jeśli ograniczeniem pozostają parametry wózka, masztu lub osprzętu.

Przed zamówieniem warto przygotować zdjęcie tabliczki znamionowej wózka, oznaczeń obecnych wideł i karetki oraz podać maksymalną masę, wymiary i sposób podejmowania ładunku. Taki zestaw danych pozwala potwierdzić mocowanie i nośność bez opierania wyboru wyłącznie na modelu maszyny.
